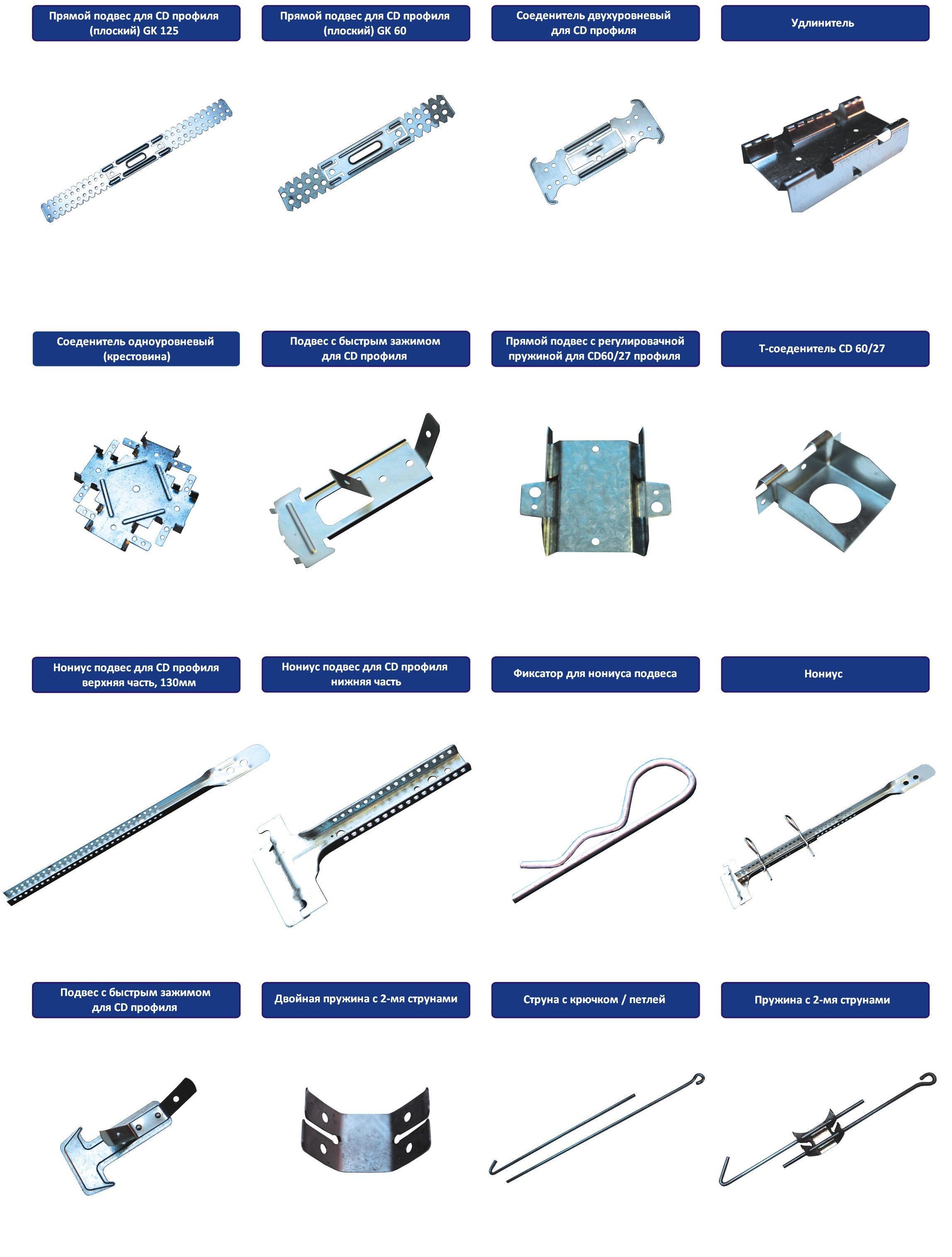

Элементы крепления — прямой подвес, соединитель, подвес с зажимом, удлинитель, тяга для
профиля
1. Прямой подвес для CD профиля 60/125
Прямой подвес применяется для крепления
профилей CD (ПП) 60/27 к несущему основанию.
Прямой подвес позволяет до минимума
уменьшить расстояние между конструкциями
подвесного и несущего потолка. Профиль
крепится к нему при помощи шурупов LN.
После крепления профилей в проектное
положение выступающие концы прямого
подвеса отгибаются или отрезаются. Несущая
способность прямого подвеса равна 40 кг.
2. Соединитель двухуровневый для CD профиля 60/60
Соединитель профилей CD 60/27 двухуровневый —
предназначен для соединения CD-профилей в
разных уровнях и во взаимно перпендикулярных
направлениях. Поставляется в развернутом виде.
Перед монтажом необходимо согнуть соединитель
профилей до получения П-образной формы.
3. Соединитель одноуровневый для CD
профиля (Краб) Соединитель профилей
CD 60/27 одноуровневый — предназначен для
соединения CD-профилей в одном уровне и во
взаимно перпендикулярных направлениях.
4. Подвес с зажимом для CD профиля
Подвес с зажимом для CD профиля — применяется
для крепления каркаса подвесного потолка из
профилей CD 60/27 к несущему основанию.
Анкерный подвес состоит из двух частей: анкерный
подвес с зажимом и тяга. Анкерный подвес
вставляется в профиль CD 60/27 и дополнительно
закрепляется защелкой, находящейся в нижней
части подвеса. Несущая способность анкерного
подвеса с тягой равна 25 кг.
5. Удлинитель CD профилей 60/110
Удлинитель CD профилей используется для
соединения CD 60/27 профилей.
6. Струна с крючком
Струна с крючком — стальной пруток диаметром
4 мм, длиной 250 мм, 500 мм и 1000 мм.
Применяется для крепления подвесных потолков.
